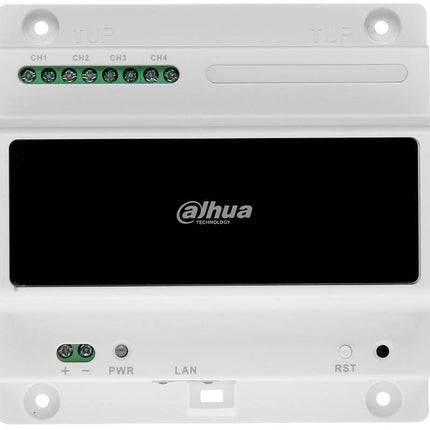

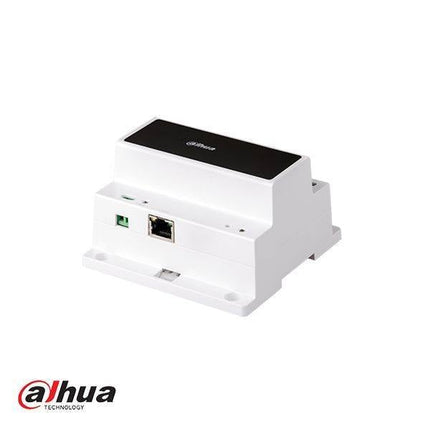

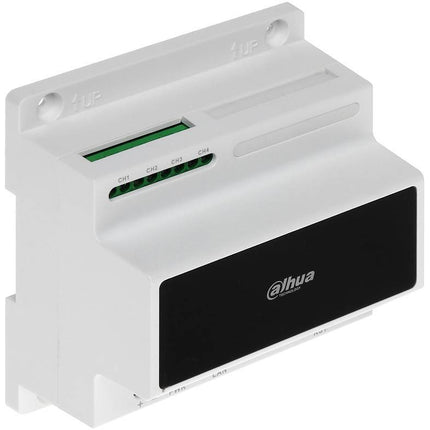

VTNS2003B Zwei-Draht-Schalter

Der VTNS2003B-2 ist ein Switch für Produkte der neuen Generation von Dahua Video Intercom Produkten. Die Kommunikation dieser Generation von Video-Intercom-Produkten erfolgt über das SIP-Protokoll. Dieses Protokoll gewährleistet eine gute Sprachverbindung  und ermöglicht die Integration von Drittanbietern. Die 2-Draht-Technik vereinfacht die Installation und bietet die Möglichkeit, mehrere Gegenstellen an ein einziges Kabel anzuschließen.

Pluspunten:

• Mehrere Geräte an einer 2-Draht-Verbindung: Mit dieser Generation ist es möglich, mehrere Produkte über den "Out"-Port miteinander zu serialisieren. Die Schalter können auch über 2 Drähte miteinander verbunden werden. Dazu muss jedoch jeder Schalter separat mit 48 VDC versorgt werden.
• 2 Drähte für ein System:Sowohl die Stromversorgung für die Innen- und Außenstationen als auch die Datenübertragung laufen über das gleiche Kabel. Dabei können die Pfosten auf eine Leitung gelegt werden, so dass 2 Drähte für ein funktionierendes System ausreichen.
• TCP-IP Netzwerkprotokoll: Trotz der 2-Draht  Technologie funktionieren die Posts wie normale Netzwerkprodukte. Das bedeutet, dass jeder Beitrag eine eigene eindeutige IP-Adresse haben sollte. Ein großer Vorteil ist, dass die an diesen 2-Draht Switch angeschlossenen Pfosten mit den PoE -Produkten und den 2-Draht -Produkten der vorherigen Generation kombiniert werden können.
• Geeignet für DMSS und DSS Pro: Da die 2-wire Produkte einfach Teil des Netzwerks sind, können sie auch mit der DMSS App oder der DSS Pro Management Software
eingesetzt werden.

Aandachtspunten:

• Nicht für alle 2-Draht Produkte geeignet: Dieser Switch ist nicht für alle Dahua 2-Draht Intercom-Produkte geeignet. Produkte aus älteren Generationen werden von diesem Schalter nicht unterstützt
• Maximal 2 Türsprechstellen pro Switch: Es können maximal 2 VTO-Türsprechstellen pro Switch angeschlossen werden. Wenn es mehrere Eingangstafeln gibt, sollten diese an den nächsten Schalter angeschlossen werden. Die Schalter können jedoch zusammengeschaltet werden
• Maximal 2 Nebenstellen pro VTH -Innenstation:  Eine VTH -Innenstation kann um maximal 2 Nebenstellen erweitert werden. Sollten es mehr als einer werden, empfiehlt es sich, die VTH  über einen PoE -Switch miteinander zu verbinden.
• VTNS2003-B
  • Für 6 Geräte oder weniger eine 48VDC-Stromversorgung von 1.25A
  • Für 6 bis 22 Geräte wird eine 48VDC-Stromversorgung mit 5A empfohlen.

Adviezen

• Empfohlene Verkabelung:
  • 4x0.5mm² mit einem maximalen Widerstand von 4Ω pro 100 Meter. Maximale Entfernung 50 Meter
  • 2x0.5mm² mit einem maximalen Widerstand von 3.9Ω oder weniger pro 100m. Maximale Entfernung 50 Meter
  • UTP Cat5e 0.45mm mit einem maximalen Widerstand von 12Ω pro 100 Meter. Die maximale Entfernung mit 6 VTH ist dann 50 Meter, mit 12 VTH ist sie 30 Meter.
• Schlosssteuerung durch externe Stromversorgung: Die Stromversorgung und Steuerung von Schlössern und Türen könnte theoretisch auch über den Schalter erfolgen. Dies kann jedoch den Betrieb und die Kommunikation zwischen den Innen- und Außenstationen beeinträchtigen und wird daher nicht empfohlen.
